步进电机的线、相、极性是什么?

  步进电机的“相” 就是说明步进电机有几个线圈(也叫做绕组)。

  “线” 就是说明步进电机有几个接线口。

  “极性” 分为 单极性 和 双极性。如果步进电机的线圈是可以双向导电的,那么这个步进电机就是双极性的,相反,如果步进电机的线圈是只允许单向导电的,那么这个步进电机就是单极性的。

  上面的三个只要知道其中两个,就可以推断出第三个。

  如:

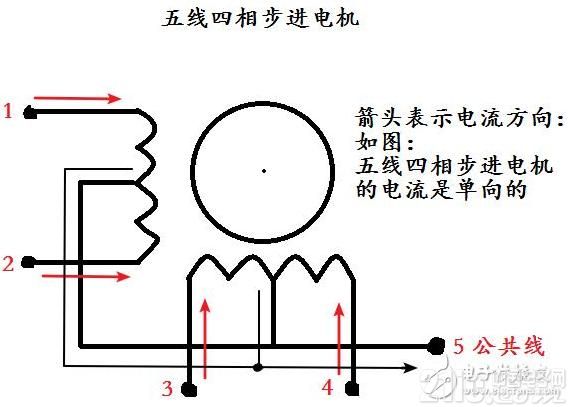

  五线四相步进电机 就是有5个接线口,4个线圈。

  由于有五个接线头,即接线头的个数是奇数个,也就是说有一个接线头是公共接头,所以它的线圈的导电方式就只允许是 单向的 ,即这个步进电机是单极性的。如下图:

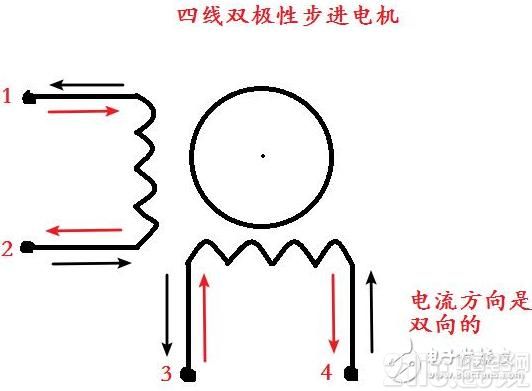

  四线双极性步进电机就是有4个接线口,导电方式是允许双向的。

  由于有四个接线口,且导电方式是双向的,所以这个步进电机是两相的。
